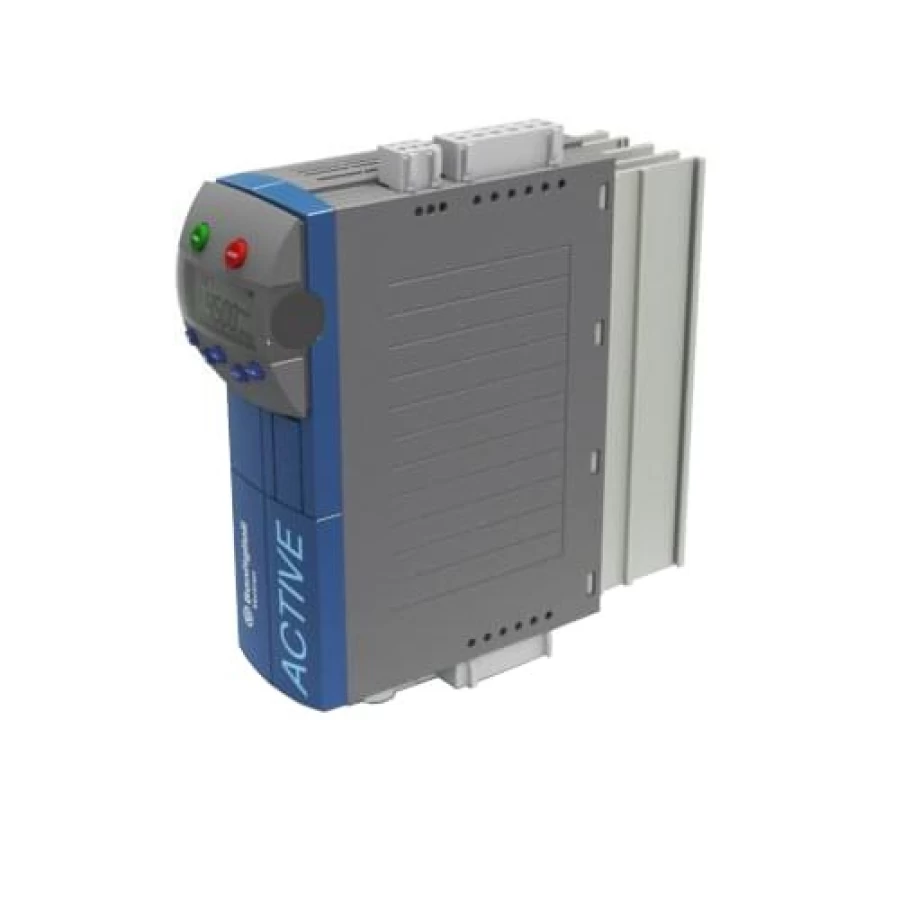

Měnič ACTIVE CUBE
Série ACU
Active Cube je frekvenční měnič nabízející jak kompaktnost, tak flexibilitu. Toto konkrétní řešení je přizpůsobitelné pro širokou škálu strojů, od servopohonů až po aplikace v těžkém průmyslu. Díky široké podpoře různých systémů sběrnic a standardizovanému rozhraní pro aplikace řízení pohybu je Active Cube vynikajícím pomocníkem pro vaše potřeby aplikací.
Detaily produktu
Parametry
Hlavní možnosti
- Různé možnosti sběrnice jako CANopen, PROFIBUS, Modbus, EtherCAT, PROFINET, Varan
- Volitelná rozšíření I / O pro další digitální a analogové vstupy a výstupy
- Volitelná klávesnice pro diagnostiku a nastavení parametrů
- Volitelné rozhraní PC
- Volitelné příslušenství, jako je brzdný odpor, síťové tlumivky, síťové filtry
Stupeň ochrany
IP20 (EN 60529)
Certifikace
- UL508c
STO (EN13849 / EN 61508)
Shoda
- CE
EN61800
Napájení a rozsah napájení
- ACU410: 0,25 až 400 kW / třífázové 360 až 480 V / 50 až 60 Hz (10%), paralelní připojení až do 1200 kW
- ACU210: 0,25 až 9,2 kW / jedno nebo třífázové 200 až 240 V / 50 až 60 Hz (10%)
- ACU510: 160 až 400 kW / třífázové 525V / 50 až 60 Hz (10%), paralelní připojení až do 1200 kW
- ACU610: 160 až 400 kW / třífázové 690 V / 50 až 60 Hz (10%), paralelní připojení až do 1200 kW
Hardwarové funkce
- Integrovaná funkce bezpečného vypnutí kroutícího momentu (ACU410: STO SIL 3 / PL e)
- Externí napájení 24 Vdc
- Integrovaný modul dynamického brzdění
- Připojení meziobvodu
- Standardní rozhraní HTL enkodéru
- Monitorování teploty motoru
- Zásuvné napájecí svorky (do 3kW)
- Zásuvné a programovatelné ovládací svorky
- 6 digitálních vstupů, 1 multifunkční vstup
- 1 digitální výstup, 1 multifunkční výstup
- 1 reléový výstup (přepínací kontakt)
Výstup
0 až 599 Hz
Softwarové funkce
- Hlavní funkce softwaru
- Funkce polohování přes sběrnici (Motion Control kompatibilní s CiA DS402)
- Funkce Master / Slave s elektronickým předřadníkem
- Řízení výpadku proudu
- Funkce pro výtahy, jeřáby a navijáky
- Ovládání vřetena
- Funkce pojezdu pro navíječe
- Programovatelný kanál referenční hodnoty
- Programovatelné charakteristiky spuštění a zastavení
- Motorový potenciometr
- Programovatelná křivka S
- 4 datové sady
- Automatické spuštění a uvedení do provozu
- Automatický reset po selhání
- Automatické spuštění po výpadku proudu
- PI regulátor
- Ovládání objemového průtoku
- Přepínání kroutícího momentu / otáček bez trhání
- Mechanické ovládání brzdy bez tření
- Ovládání indexu
- Inteligentní limity proudu
- Komplexní možnosti monitorování a ochrany
- Vysokorychlostní ovládání
- 3 různé funkce řízení brzd
Možnosti montáže
- Montáž do skříně pro všechny velikosti
- Volitelná montáž průchodky
- Volitelný montážní rám na DIN lištu
Motory
- Kompatibilita motoru
- Asynchronní střídavé motory
- Synchronní (střídavé) motory s permanentními magnety
- Reluktanční motory
Možnosti montáže
- Řízení motoru (otevřená smyčka nebo volitelně uzavřená smyčka):
- Asynchronní střídavé motory
- Synchronní Reluktanční motory
- Synchronní (střídavé) motory s permanentními magnety
